产品简介

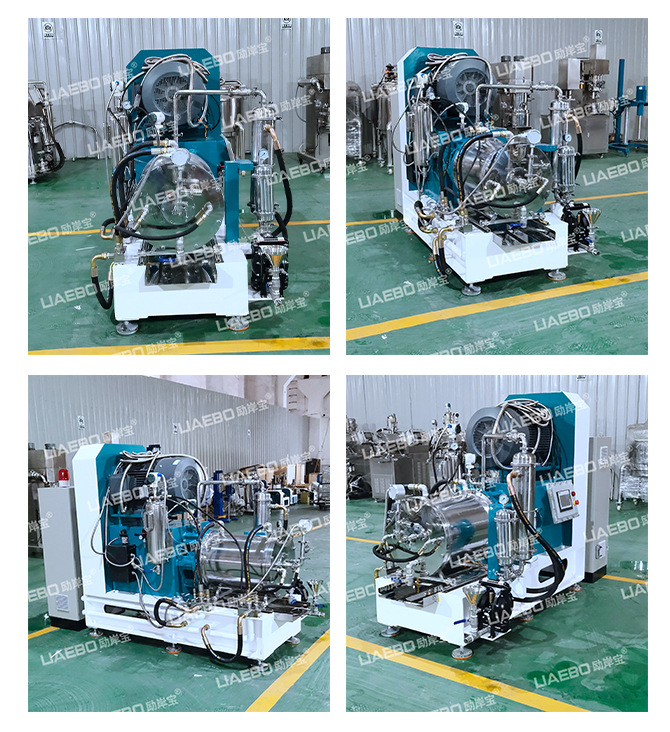

棒销式纳米砂磨机
大容量可达到1000L
LBBN系列纳米销棒式砂磨机是公司开发大流量循环砂磨机，为新型纳米研磨设备的第二代产品，能满足各类面漆，纳米产品对细度指标的要求，产品粒度分布窄，LBBN采用专利缝隙分离器系统，超大过滤面积，满足了各类面漆生产所需要的大流量多次研磨的要求。LBBN的流量是传统砂磨机的几倍，分离器不受磨损，使用寿命长可以使用极小的研磨介质(0.3mm)，也不会堵塞出料过滤器，流体力学的分散工艺是我们开发的领域。
•整机采用德国DIN工业和欧洲CEN以及EMC产品设计标准，并获得CE和ISO质量体系认证。

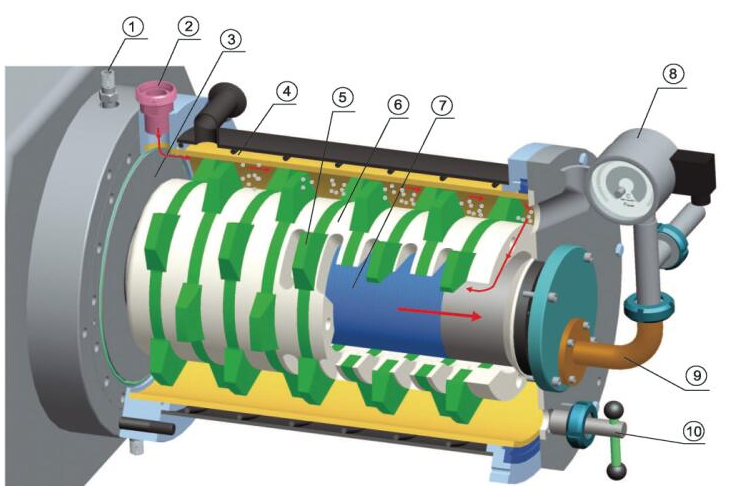

•全封闭式，短/粗型的研磨腔(图④)设计元素，16:10之黄金分割比例的长度/直径/线速度系数比更佳。
•大尺寸空心式(图⑥)动态销棒转子(图⑤)与大流量筛筒式分离器(图⑦)合理组合，实现大流量、多遍次的研磨，优化。
产品粒径分布，经第三方验证细度D99在30nm。针对纳米材料对温度的敏感有增加双触点电接点温度表(图⑧)。
•进料口位于机封端(图②)，通过改良后的出料口设置于出料阀兰的中下部(图⑨)，改善了物料沉降时所带来的研磨腔 内分离器的堵塞和排压(图⑩)；高能密度(2kW/dm3)，空心轮(图⑥)销棒(图⑤)砂磨机组合之生产效率是普通砂磨机的3-5倍。
•采用全进口带冷液(图①)的双向滑动双端面机械密封装置(图③)，密封效果好，运行可靠，保证了轴承运行的可靠性。
通过与华南理工建筑材料系,深圳职业技术学院精细化工系等高校战略性合作实验, 突破了喷墨墨水;氧化铝;药物等产品细度问题,通过第三方检测报告终产品细度可达纳米级(小于100nm)以下。
转子结构
1.适合研磨极难分散的材料,经过多次研磨,可达到彻底分散研磨的效果。
2.采取多种冷却措施,散热性能好,适合用于对温度敏感的物料研磨。
3.产品质量再现性好,粒径颁布均匀,产品质量不受循环流量的影响。
产品参数
|
型号 |
实验型 |
生产型 |
|
LBBN-0.3L |
LBBN-0.5L |
LBBN-2L |
LBBN-6L |
LBBN-10L |
LBBN-25L |
LBBN-60L |
LBBN-150L |
LBBN-300L |
|
筒体容积（L） |
0.45 |
0.7 |
4 |
10 |
18.2 |
46 |
107 |
285 |
488 |
|
有效容积（L） |
0.35 |
0.5 |
2.3 |
6 |
13 |
28 |
68 |
151 |
280 |
|
加工批量（L） |
0.25-1 |
3-10 |
10-100 |
20-200 |
100-1000 |
500-2000 |
＞2000 |
＞4000 |
78000 |
|
转速（rpm） |
200-3000 |
600-2500 |
600-2500 |
600-2500 |
700-1300 |
700-1000 |
500-600 |
200-480 |
150-370 |
|
效率(kg/h)370 |
10 |
20-59 |
30-110 |
100-500 |
250-1000 |
500-2500 |
1000-6000 |
2000-15000 |
3000-35800 |
|
驱动功率(kw) |
0.75 |
4-5.5 |
5.5-7.5 |
15-18.5 |
22-37 |
37-45 |
70-90 |
160-200 |
260-300 |
|
长度(mm) |
320 |
790 |
1122 |
1286 |
1220 |
1538 |
2735 |
2915 |
3280 |
|
宽度(mm) |
360 |
651 |
972 |
932 |
1065 |
1150 |
1252 |
1220 |
1480 |
|
高度(mm) |
347 |
1150 |
1260 |
1638 |
1929 |
2042 |
1850 |
2620 |
2580 |
|
重量(kg) |
75 |
208 |
400 |
602 |
1302 |
2009 |
3508 |
6890 |
7580 |
